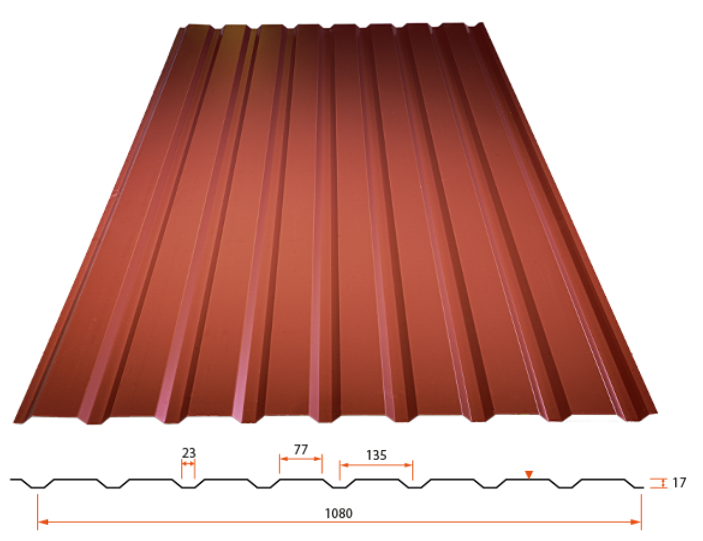

Väggplåt VP17

Montering av Väggplåt VP17 – Plåtvision

Underlaget

Montera VP17 på träreglar eller lättbalk, typ Z/C-profiler. Val av dimension på reglar beror på vindlast, regelavstånd och pelaravstånd.

• Isolerad vägg: Anpassa regelavståndet till eventuell isolering, vanligtvis 600 eller 1200 mm.

• Oisolerad vägg: Regelavståndet bör inte överstiga 1500 mm.

• Höga vindlaster: Vid kustnära lägen eller höga byggnader – kontakta Plåtvision för dimensioneringsråd.

Montering av väggplåten

1. Första plåten

   • Montera den första plåten lodrätt för att säkerställa ett rakt montage.

2. Tvärskarvning

   • Vid behov av tvärskarv, använd antingen skarvbleck (figur 1) eller direkt överlapp (figur 2).

   • Skarvbleck kan väljas i avvikande kulör för dekorativ effekt.

3. Fästdon

   • På trä: självborrande Farmarskruv.

   • På lättbalk: Lättbalksskruv.

   • Skruva i profilbotten.

4. Fästmönster

   • I över- och underkant samt vid tvärskarvar: skruv i varje profilbotten.

   • I mellanliggande reglar: skruv i varannan profilbotten.

5. Sidoöverlapp

   • Fäst med överlappsskruv eller popnit, max c/c 500 mm.

Montering av beslag

• Ytterhörn och övriga beslag skruvas eller popnitas, max c/c 300 mm.

• Plåtvision erbjuder kompletta beslag: ytterhörn, droppbleck, foderbeslag, fönsterbleck m.m.

Viktiga råd för bästa resultat

• Kapning: Använd nibblingsmaskin eller motsvarande – aldrig vinkelslip med kapskiva, då detta skadar plåten och kan orsaka rost.

• Lagring: Förvara plåten torrt och ventilerat, helst inomhus.

• Bättringsmålning: Måla alltid skadade ytor och klippkanter för ökad livslängd.

• Rengöring: Borsta bort borrspån och nitsplintar omedelbart efter montage för att undvika rostfläckar.

Monteringsanvisning_VP17_Platvision

Våra beläggningar är byggvarudeklarerade enligt Kretsloppsrådets riktlinjer (maj 2007). Se alla våra byggvarudeklarationer här »

BASTA-registreringen innebär att vi kan styrka att produkten klarar BASTA-kriterierna för miljö- och hälsofarliga egenskaper. Se www.bastaonline.se.

Med reservation för att kulörer inte återges korrekt.

Väggplåt tillverkas i flera olika kulörer. För mer information om vilka kulörer som finns till våra väggplåtar ring oss gärna. Av tekniska skäl är det inte möjligt att återge kulörerna exakt. För avstämning be oss om kulörprov.

Samtliga standard tillbehör anpassade att fungera samman med våra plåtprofiler. Rätt beläggning kulör och funktion är viktigt för hållbarheten för ditt tak och för att vår garanti skall gälla. Till tillbehören

Här hittar du all information om Väggplåt VP17 samlad i ett praktiskt faktablad.

Faktablad Väggplåt VP17 – Plåtvision

1. Vad innebär ”vattenlås” och varför är det viktigt?

TP20 LS är försedd med ett vattenlås i sidoöverlappet som hindrar vatten från att tränga under plåten. Det är en enkel men effektiv funktion som förhindrar kapillärsug och minskar risken för vattenskador.

2. Vilken lägsta taklutning rekommenderas för TP20 LS?

Produkten är lämpad för tak med minst 14° lutning, vilket ger tillräcklig avrinning även i nordiska klimat.

3. Finns TP20 LS med kondensskydd?

Ja, TP20 LS kan utrustas med kondensskydd—en extra säkerhet för att motverka fukt och kondens under plåten, särskilt i kalla och fuktiga miljöer.

4. Hur mycket överlapp krävs vid montering?

Vid normal taklutning (över 14°) är 200 mm överlapp standard vid längdskarvar. Vid lutningar under 14° bör överlappen ökas och täcks noggrant. För plåtar längre än 14 meter används rörligt överlapp för att hantera temperaturrörelser.

5. Vilka färg- och beläggningsalternativ finns?

TP20 LS erbjuds i beläggningar som Polyester, Mattpolyester och Hairexcel. Färgutbudet är stort och inkluderar bland annat vit, antikvit, ljusgrå, mörkgrå, svart, tegelröd, beige, gul, mörkgrön, silver, ljusblå och mörkblå.

6. Hur lång och bred kan plåten vara?

• Täckande bredd: 1000 mm

• Profilhöjd: 19 mm

• Minsta längd: 100 mm

• Maxlängd: Upp till 17 500 mm

7. Vad gäller monteringsprinciper och infästning?

Vid montering är det avgörande att första plåten placeras exakt och i rak vinkel mot takfoten för hela takytans rätta form. Skruvas med rekommenderat avstånd: i varannan profilbotten vid takfot och vid längre skarvar även med tätförsegling. Överlappskruvning görs enligt gällande avstånd beroende på lutning.

8. Vad är skillnaden mellan låglutande och branta tak enligt regelverket?

I AMA Hus 21 definieras låglutande tak som de med lutning mellan cirka 3,6° och 14°, medan branta tak har lutning över 14° plat.teknikhandboken.se. TP20 LS är lämplig för båda kategorierna men är optimerad för taklutningar från 14°.

9. Vilka fördelar har plåttak jämfört med tegel- eller betongpannor?

Plåttak som TP20 LS är lätta, vilket ofta innebär att befintlig takkonstruktion klarar belastningen utan förstärkning. De är också tåliga, enkla att kapa och montera, vilket sparar tid och kostnad vid projekt med varierade mått.

10. Krävs särskilt underlag vid montage?

Ja, ett stabilt underlag är viktigt – till exempel minst 22 mm råspont. Skador på underlag eller papp ska åtgärdas före montering. Vid kapning ska klippytor bättras med färg för att undvika korrosion.
